循环球转向螺杆旋风铣床
循环球转向螺杆数控旋风铣床：
CYX60-CNC数控转向螺杆旋风铣床采用45°斜床身、整体全防护结构，旋风铣头沿床身45°直线导轨做纵向运动，采用内包络旋风铣削螺杆；主轴箱为独立精密蜗轮副伺服电机直连机构、完成高精密及高刚性传动和分度；尾架为独立导轨整体液压机构，在尾架导轨上整体纵向移动；机床为CNC控制、数控系统4轴3联动完成滚道外螺纹加工。
应用：循环球转向器螺杆滚道高效加工50秒完成加工。
一、机床主要规格参数
| 项目 | 单位 | CYX60-CNC |
加工范围 | 铣刀最小加工直径 | ㎜ | Φ 6 |
铣刀最大加工直径 | ㎜ | Φ60 | |
加工螺杆螺距范围 |
| 任意 | |
最大工件长度（顶尖距） | ㎜ | 400 | |
最大铣削螺旋角度 |
| ±35° | |
主轴 | 主轴形式 |
| 伺服直连精密蜗轮副主轴箱 |
工件夹紧形式 |
| 液压卡盘 | |
主轴夹持范围 | ㎜ | 6~100 | |
进给轴 | X 轴/Z轴行程 | ㎜ | 150/400 |
X 轴/Z轴快移速度 | m/min | 4/5 | |
C 轴转速范围 | rpm | 0-30 | |
铣刀轴 | 铣刀轴转速范围 | rpm | 500～3000 |
电机
| 铣刀主轴电机功率 | kW | 标准： AC变频3.0 |
X 轴电机：功率/扭矩 | kW/N·m | AC1.6/7.7 | |
Z 轴电机：功率/扭矩 | kW/N·m | AC1.6/7.7 | |
C 轴电机：功率/扭矩 | kW/N·m | AC1.6/7.7 | |
刀 具 | 机夹模块式刀具 |
| R型铣刀 |
尾座 | 独立导轨尾架 |
| 液压导轨尾座（顶针） |
系 统 | 数控系统 |
| 西门子808D |
工作精度 | 表面粗糙度 | um | Ra0.8-1.6 |
螺杆精度 |
| 7级 |

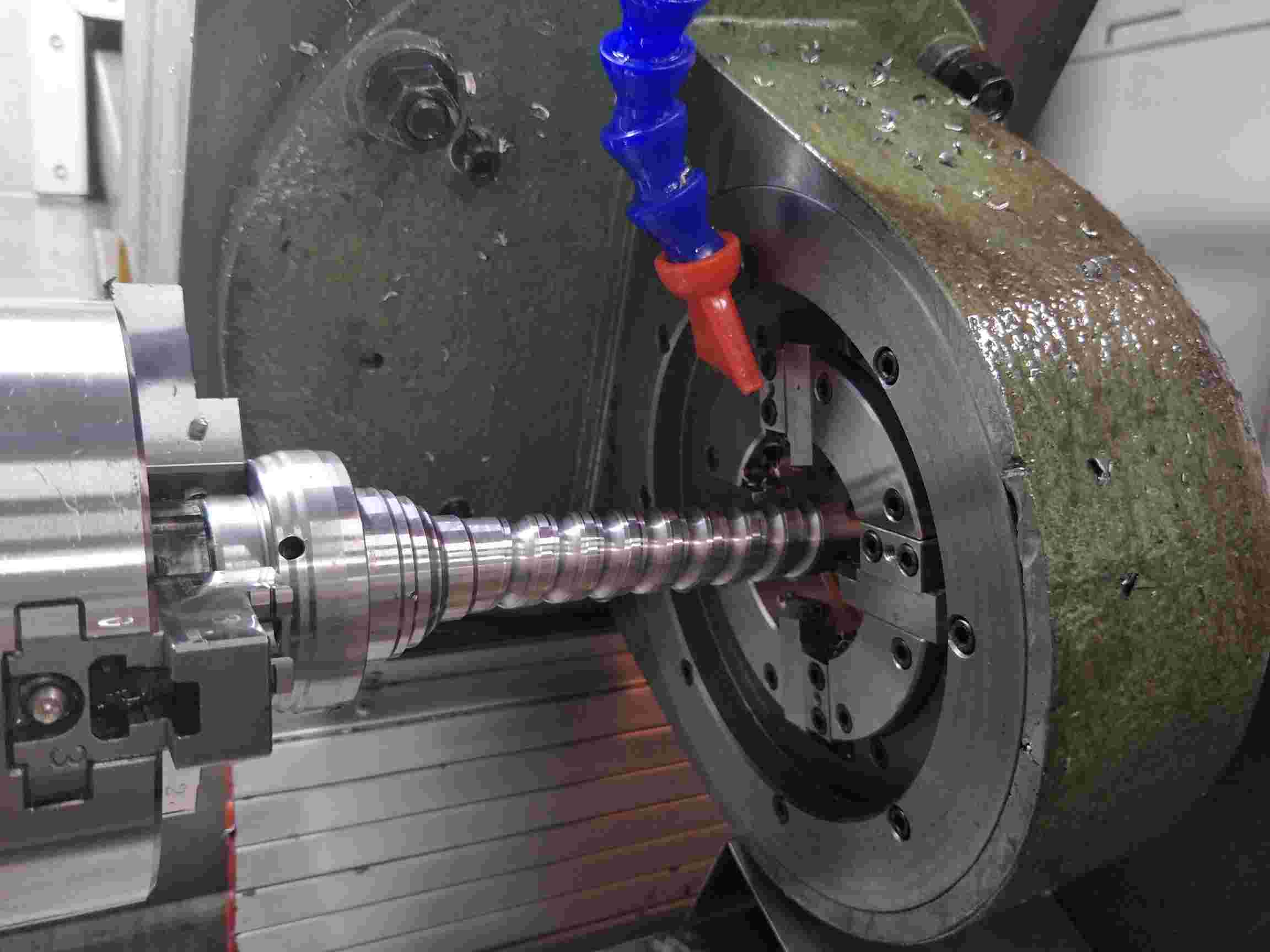

转向器循环球螺杆旋风铣削
转向螺杆旋风铣
