- 产品分类：转向螺杆旋风铣床
- 产品规格：
- 订购热线：18656219528
EPS转向螺杆旋风铣床

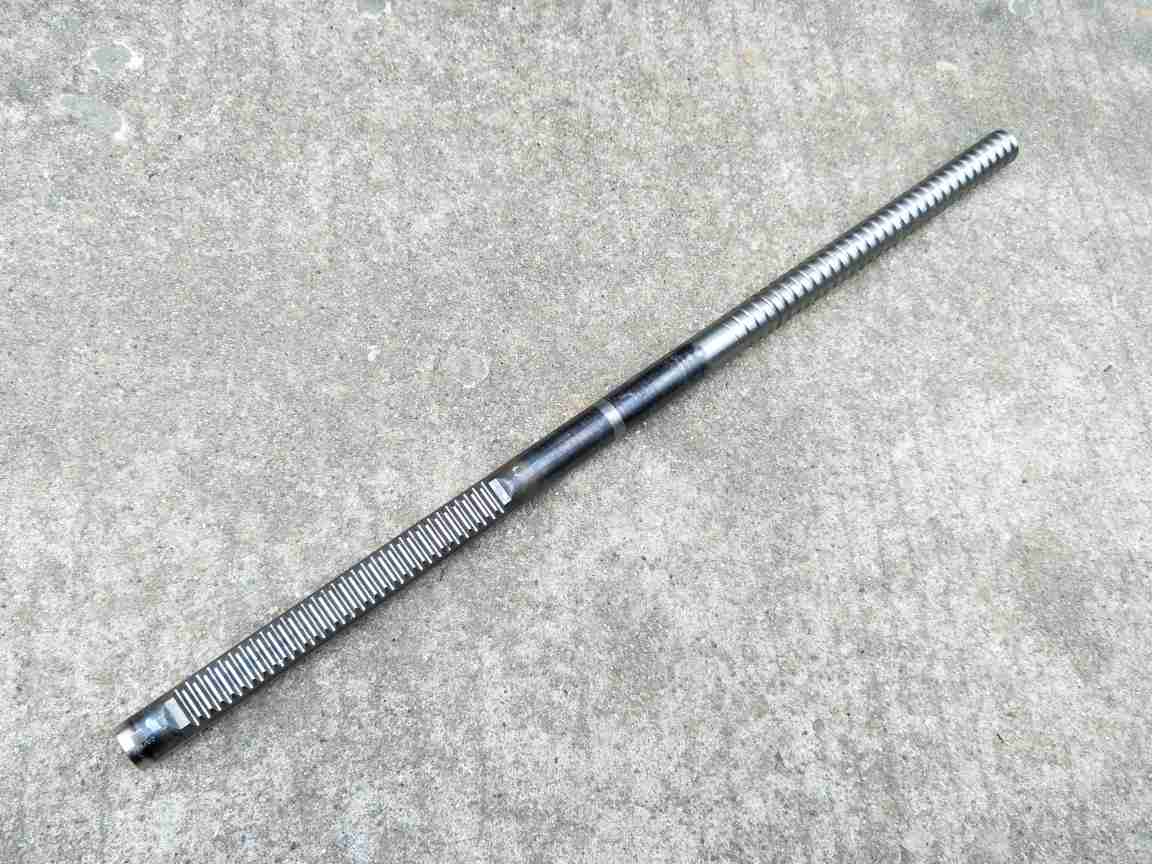

CYX60-EPS转向螺杆旋风铣床：应用，EPS齿条转向螺杆的滚珠丝杠部高效旋风铣削，采用V型液压夹紧工艺，内包络旋风铣头，机夹R型刀具，丝杠部加工4分钟完成
3、机床采用内旋风铣削螺杆丝杠部；铣刀轴变频无极调速；
5、机床配专用机夹模块式刀具：机夹刀盘、机夹式刀排、机夹R刀片；
| 项目 | 单位 | CYX60 |
床身 | 最大工件长度（顶尖距） | ㎜ | 750 |
最大加工螺纹长度 |
| 550 | |
工件回转C 轴 | 工件转速范围 | RPM | 0-35 |
工件夹紧形式 |
| 液压卡盘 | |
进给轴X/Z | X 轴/Z轴行程 | ㎜ | 150/550 |
X 轴/Z轴快移速度 | m/min | 6/10 | |
旋风铣单元 | 铣刀轴B轴转速范围 | rpm | 500～1500 |
最大加工螺杆直径 | mm | ￠60 | |
铣刀主轴电机功率 | kW | 3.0KW | |
铣头螺旋升角 |
| 20度 | |
跟刀夹持系统 | 液压自定心V型跟刀机构 |
| 液压自定心跟刀 |
伺服 | X 轴电机：功率/扭矩 | kW/N·m | AC1.1/7.7 |
Z 轴电机：功率/扭矩 | kW/N·m | AC1.1/7.7 | |
C 轴电机：功率/扭矩 | kW/N·m | AC1.1/7.7 | |
刀 具 | 刀具形式 |
| 机夹刀盘 |
刀头数量 | 个 | 4 | |
尾座 | 尾架形式 |
| 套筒内置式顶尖 |
套筒直径/行程 | ㎜ | Φ75/150 | |
套筒内孔锥度 |
| MT.4# | |
系 统 | 数控系统 |
| 广数/西门子系统 |
工作精度 | 表面粗糙度 | um | Ra1.6
|
