螺杆泵定子模芯旋风铣床
CYL200数控螺旋转子旋风铣床

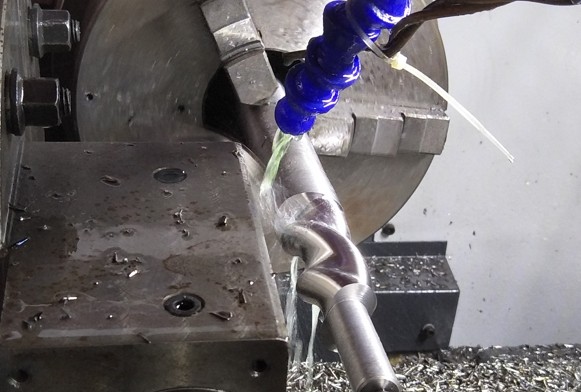

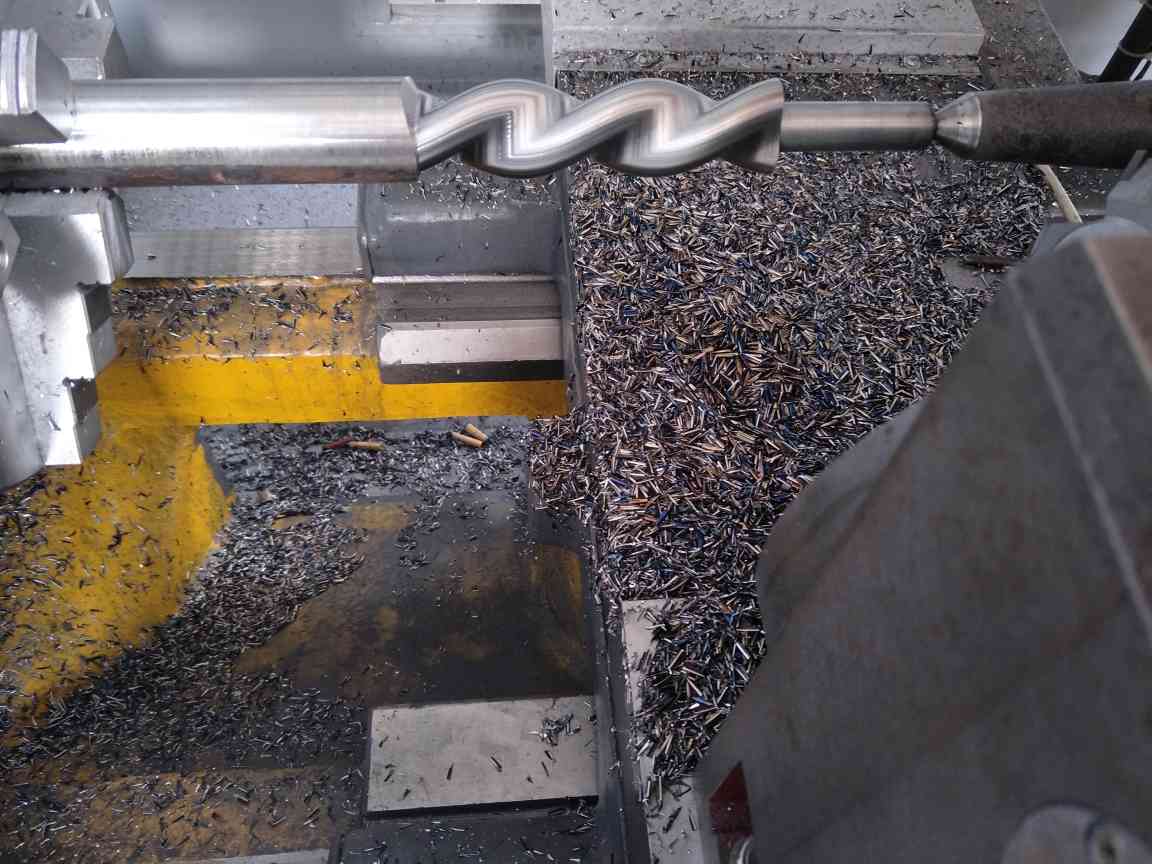

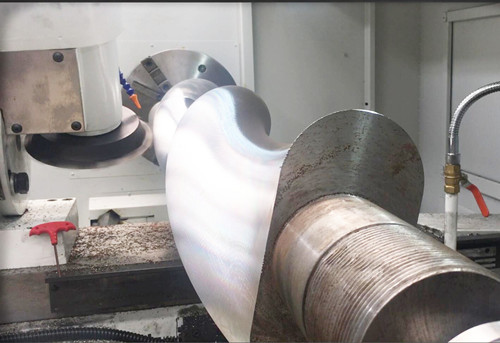

CYL200数控螺旋转子旋风铣床，机床采用盘铣刀外铣削高效加工螺杆泵定子模芯，及异形螺杆转子螺旋曲面；机床系统可实现X、Z、C轴及刀轴4轴3联动控制，可对螺旋转子螺杆轴异形截面进行曲线编程；
二、技术参数及配置
项目 | 单位 | 型号CYKL200 |
床身两顶尖距 | mm | 1000（长度按客户需求定制） |
有效切削长度 | mm | 750 |
床身导轨宽度 | mm | 600 |
最大铣削直径 | mm | Φ200 |
主轴转速范围C轴 | rpm | 0-15 |
主轴通孔 | mm | 102 |
铣头安装方式 |
| 前置式平导轨进给 |
铣刀轴转速范围 | rpm | 200-500无极调速 |
铣刀轴电机功率 | kW | 4.0变频无极调速 |
铣头可偏转角度 |
| 90°-35° |
刀具形式 |
| 盘铣刀 |
数控控制系统 |
| 4轴3联动西门子808D |
控制轴数 |
| X/Z/C，铣刀轴B |
最小设定单位 | mm | 0.001 |
X/ X/Z轴快移速度 | m | 3/4 |
X X/Z轴行程 | mm | 150/750 |
尾座套筒直径/行程 | ㎜ | Φ90/200 |
套筒内孔锥度 |
| MT.6# |
冷却泵电机 | W | 120 |
润滑系统 |
| 自动润滑泵 |
电气及变频 |
| 施耐德 |
