- 产品分类：摆动缸内外螺纹旋风铣床
- 产品规格：
- 订购热线：18656219528
摆动油缸内齿车铣复合旋风铣床
摆动油缸旋风铣削

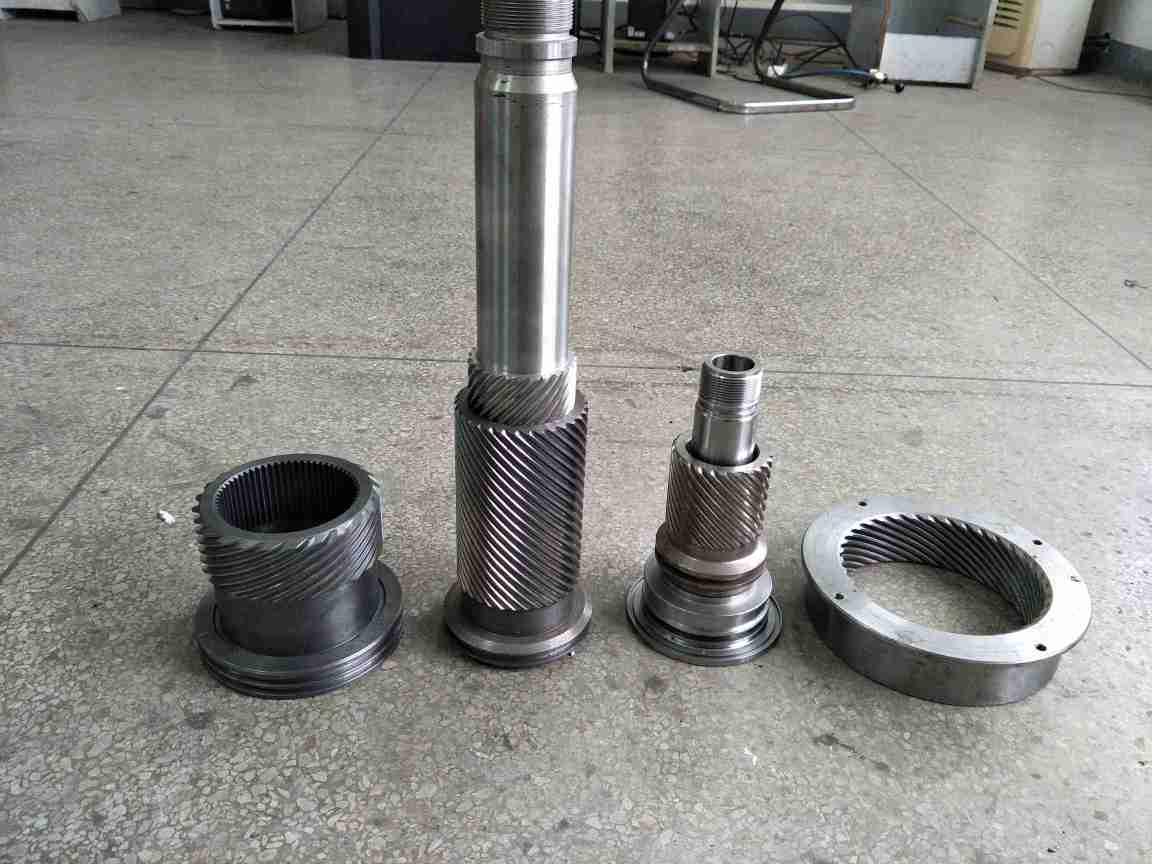

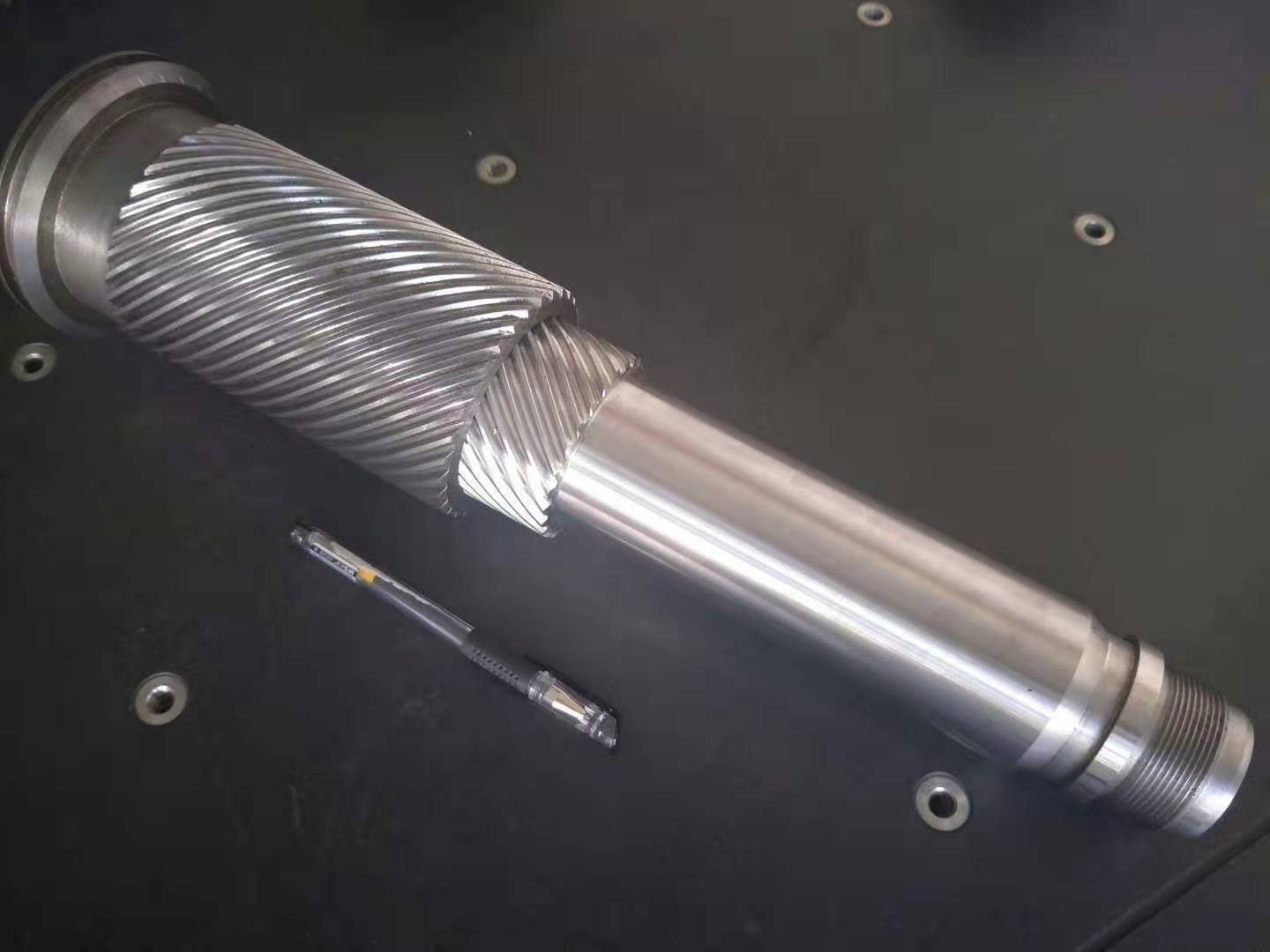

摆动油缸螺旋内外齿
摆动油缸车铣复合旋风铣削

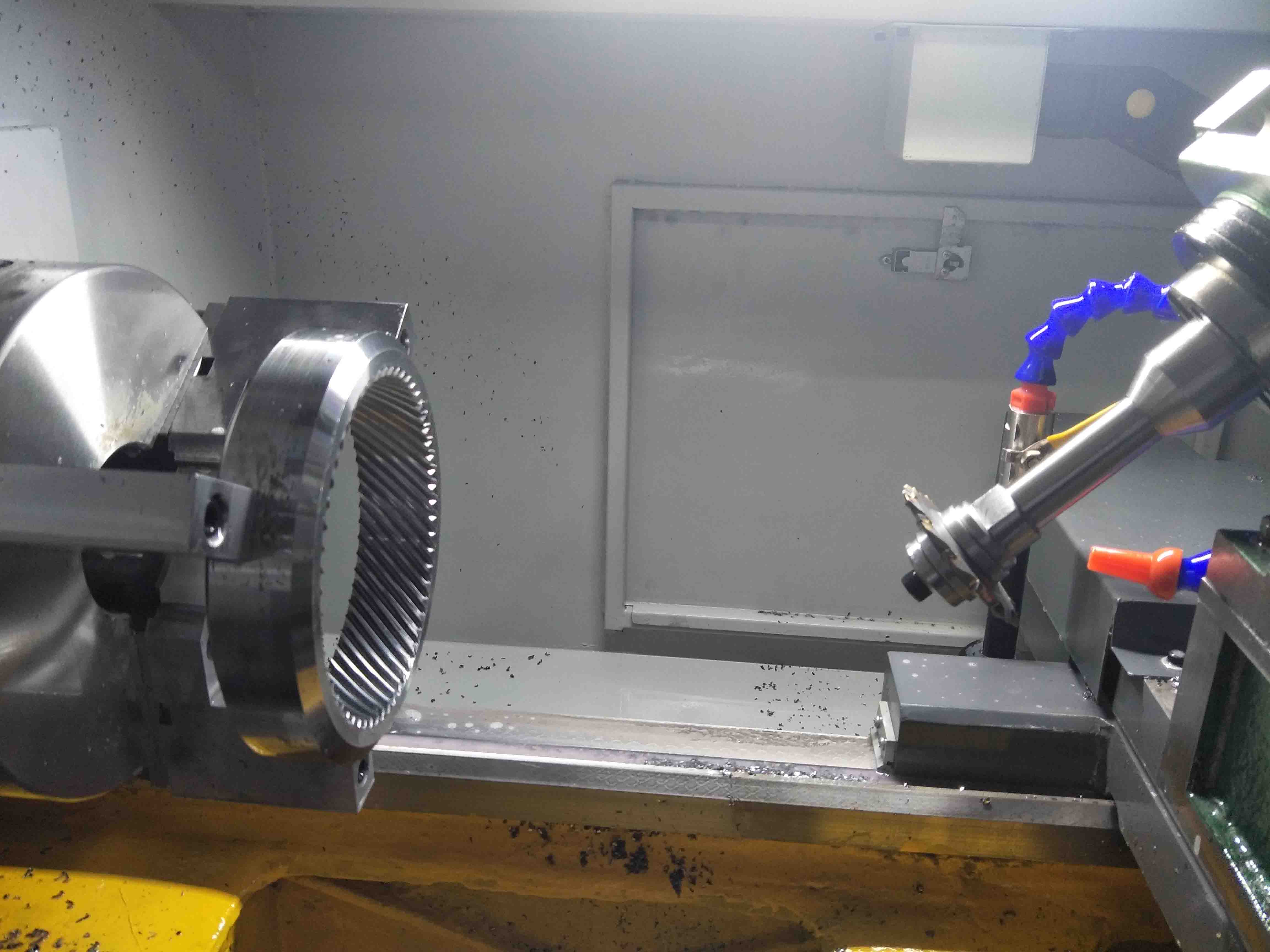

摆动油缸螺旋内齿车铣复合旋风铣
一机床概述：
1、CYN50数控旋风铣床是针对摆动油缸内齿圈加工专门开发的一种高效多功能机床；
2、机床采用重载平床硬轨整体铸造一体床身，导轨宽420，保证加工时刚性；
3、机床数控系统CNC控制4轴3联动。床身X/Z轴，回转轴C轴进给采用伺服电机。机床C轴采用伺服直驱双导程涡轮蜗杆副主轴箱结构，保证工件轴的刚性回转及分度高精度；
4、机床内齿铣头采用双支撑结构，中心高可调，大螺旋升角可达48°，满足各种大导程齿圈高效旋风铣削，铣头刀轴采用BT 刀轴结构，保证加工刚性；
5、机床加工小直径内齿圈时，增配刚性刀杆，系统采用C轴功能，高精度车铣复合加工内齿圈；
6、铣刀盘可配机夹式刀盘，可配倒角功能铣刀盘，去齿顶毛刺；
二、机床参数
| 项目 | 单位 | CYN50 |
床身 | 回转直径 | ㎜ | 530 |
顶尖距 | mm | 1000 | |
导轨宽度 | mm | 420 | |
C轴 | 工件夹紧形式 |
| 手动卡盘工装 |
C 轴转速范围 | rpm | 0～35 | |
最小设定单位 | 度 | 0.001 | |
分度精度 | 秒 | 15 | |
X/Z轴 | X 轴/Z轴行程 | ㎜ | 150/1000 |
X 轴/Z轴快移速度 | m/min | 6/8 | |
最小设定单位 | ㎜ | 0.001 | |
X/Z定位精度 | ㎜ | 0.015/0.02 | |
X/Z重复定位精度 | ㎜ | 0.008/0.01 | |
内螺纹铣刀轴B | 铣刀轴转速范围 | rpm | 800～1500 |
铣头电机功率 | KW | 3.0 | |
内齿铣头结构 |
| 双支撑中心高可调 | |
最大螺旋升角 | 度 | 48 | |
系统 | 数控系统 |
| 华兴、科源、广数、西门子 |
精 度 | 表面粗糙度 | um | Ra1.6
|
